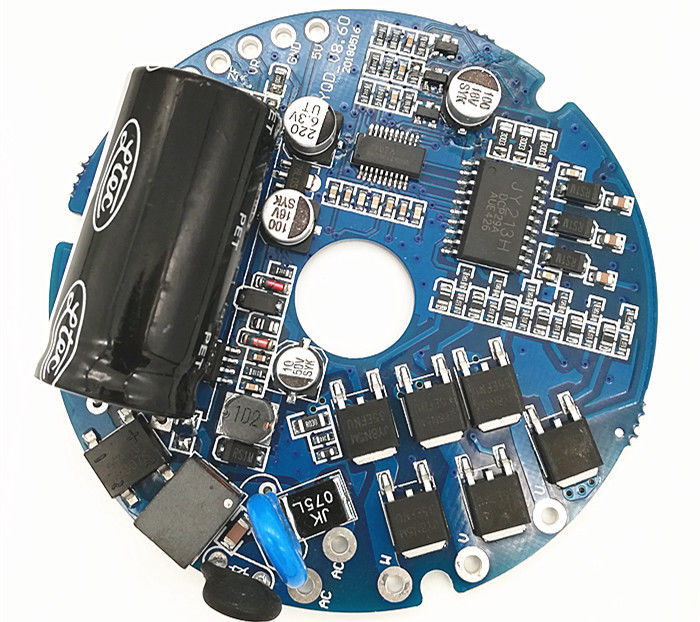

230V εναλλασσόμενο ρεύμα γύρω από τον αβούρτσιστο οδηγό μηχανών BLDC για τον ανεμιστήρα εξαεριστήρων αξονικής ροής
(Για την αβούρτσιστη ΣΥΝΕΧΗ μηχανή Sensorless)
Σημειώσεις εφαρμογής:
1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά του πίνακα οδηγών όπως διευκρινίζεται.
2. Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (δείτε τη σύνδεση για το πώς να κάνει τη ρύθμιση)
3. Jyqd-V8.6 ο πίνακας οδηγών είναι γυμνός πίνακας χωρίς κατοικία και heatsink. Εάν η δύναμη της μηχανής κάτω από 60W, αυτό δεν πρέπει να προσθέσει heatsink, πρέπει μόνο να εξασφαλίσει τον κανονικούς εξαερισμό και καλά τη μόνωση. Εάν η δύναμη της μηχανής περισσότερο από 60W, αυτό πρέπει να προσθέσει heatsink όπως το διάγραμμα όπως κατωτέρω.
4. Ο λιμένας παραγωγής 5V στον πίνακα οδηγών απαγορεύει συνδέει την εξωτερική συσκευή. Ισχύει μόνο στο εξωτερικούς ποτενσιόμετρο και το διακόπτη του πίνακα για τον κανονισμό και την αντιστροφή ταχύτητας.
5. Το τερματικό «Μ» στον πίνακα οδηγών jyqd-V8.6 είναι το σήμα παραγωγής σφυγμού ταχύτητας μηχανών (αντιφατική παραγωγή), και το μέγιστο ρεύμα παραγωγής είναι λιγότερο από 5mA.
Διάγραμμα καλωδίωσης
5V -Εσωτερική τάση παραγωγής πινάκων οδηγών
Μ - Λιμένας παραγωγής σημάτων σφυγμού ταχύτητας μηχανών, σήμα σφυγμού 5V.
1. Λιμένας ελέγχου
Z/F- Περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR -Λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%
GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive
2. Λιμένας δύναμης
U/MA -φάση Α μηχανών
V/MB - φάση Β μηχανών
W/MC- φάση Γ μηχανών
Εναλλασσόμενο ρεύμα-Λ
Εναλλασσόμενο ρεύμα-Ν
3. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.
4.This ο πίνακας οδηγών εισαγωγής εναλλασσόμενου ρεύματος μπορεί να είναι ο ενσωματωμένος οδηγός στην εφαρμογή
5. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.
| Πρότυπος αριθμός |
Jyqd-V8.6 |
| Λειτουργούντα temp. |
20-85℃ |
| Λειτουργούσα τάση |
110V εναλλασσόμενο ρεύμα εναλλασσόμενου ρεύματος/220V |
| Ανώτατο ρεύμα |
1A |
| Cont.working ρεύμα |
0.5A |
| Έλεγχος ταχύτητας PWM |
Συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100% |
| Αναλογικός κανονισμός ταχύτητας τάσης |
0-5V |
| O.V / L.V προστασία |
ΝΑΙ |
| Παραγωγή σημάτων σφυγμού ταχύτητας |
ΝΑΙ
|
Διαστατικό σχέδιο
ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ JYQD-V8.6
